B-tree 삽입(insertion) 알고리즘

※ 전체 과정 (삽입될 record가 변수 in_rec에 들어있다고 가정한다.(key값은 in_key에 있다.) )

• 먼저 in_rec를 leaf 노드에 넣고자 시도한다.
• leaf 노드를 탐색하기 위해 B-tree의 루트 노드에서 출발하여 pointer를 따라 leaf 노드에 도달할 때까지 내려간다.
• 도달한 leaf 노드를 Pointer curr 가 가리키게 한다.
• 쌍 <in_rec, P>를 curr가 가리키는 노드 내에 적당한 위치 에 넣어야 한다.

Case 1: curr 노드에 빈 공간이 존재한다

•  <in_rec, P>를 적당한 위치에 삽입하고 알고리즘을 종료한다.



Case 2: curr 노드에 빈 공간이 존재하지 않는다.

• Big node(bnode)를 사용한다.
• bnode(정상 node보다 record와 pointer가 하나씩 더 많은 노드)에 <in_rec, P>를 curr노드 안의 rec, pointer와 함께 key값 순서에 맞추어 삽입한다.
• bnode의 center record를 중심으로 left와 right로 나눈다. 이때, left는 curr노드로, right는 새로운 노드(new_node)를 할당하여삽입한다.
• curr의 부모 노드가 존재하는지 탐색한다. (ptr[0]을 이용)
• (1) 만약 curr노드의 부모가 존재한다면 <center record, P>를 넣기 위해 위의 과정을 반복한다.
• (2) curr 노드의 부모가 존재하지 않으면 새로운 루트 노드(new_root_node)를 할당하여 첫 record로 bnode의 center record를 넣는다. ptr[0] -> left node, ptr[1] -> right node가 성립해야한다.

가운데(2d/2 + 1) 번째 record 값이 center record. 그림에서 node는 d=2인 node이다.

예시) Case2의 경우 : key값이 35인 record를 삽입한다. leaf 노드는 full 상태.

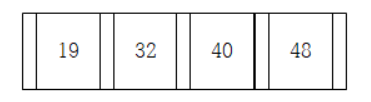

curr 노드이자 현재 key값이 들어갈 leaf 노드이다.

curr노드의 big node이고 key값 35를 삽입하였다. (record들은 오름차순 정렬)

d=2이므로 (2*2/2+ 1)번째 key값 35를 center record라고 하자. 이를 기준으로 왼쪽 19와, 32는 curr노드로, 40과 48은 새로 할당되는 new_node로 삽입된다.

(이때, curr 노드의 parent 노드는 없다고 가정하자.) center record는 새로운 루트노드를 할당하고 그곳에 삽입된다.



left->curr 노드, right->new_node이다. center record인 35는 new_root_node에 삽입된다.



---

★code



// B_tree_Insertion.c

#include "functions.h"

int B_tree_Insertion(nptr_pck package, char CompName[], char from)
{
  nodeptr* Root = package->Root;
  nodeptr temp_ptr = package->temp_ptr;
  nodeptr new_Root = package->new_Root;
  nodeptr curr = *Root;

  stack stk = NULL;
  stack temp_stk = NULL;
  stk_pck stk_SET = (stk_pck)malloc(sizeof(stk_pck_rec));

  big_node bnode;

  bool found = FALSE;

  int split_count = 0;

  int i = 0;
  int k = 0;

  stk_SET->stk = &stk;
  stk_SET->temp_stk = &temp_stk;

// B-tree가 비어있는 특수한 상황
  if (*Root == NULL)

  {
     *Root = (nodeptr)malloc(sizeof(node));

     for (int j = 0; j < PTR_NUM; j++) { //ptr수보다 작을 경우
     (*Root)->ptr[j] = NULL;
  } // for (j)

  strcpy((*Root)->rec[0].name, CompName);
  (*Root)->rec[0].leng = strlen(CompName);
  (*Root)->fill_cnt = 1;
  return split_count;
} // if



// B-tree에 존재 여부 확인
found = leaf_n_del_node_finding(&curr, CompName, stk_SET, 'l');

if (found == TRUE) {
if (from == 'u') {
     printf("%s 레코드가 B-tree에 이미 존재합니다.\n", CompName);
  } // if ()
  return FALSE;
} // if ()

  temp_ptr = NULL;

  while (1) {
    if (curr->fill_cnt < REC_NUM) {
// curr node is not full
  for (i = 0; i < curr->fill_cnt; i++) { //fill_cnt 현재 이 노드에 채워져 있는 레코드 수, 넣으려는 값보다 큰 키를 찾는 반복문
  if (strcmp(CompName, curr->rec[i].name) < 0) { break; } //strcmp 리턴 값 0보다 크면 첫번째 문자열이 더 큼, 즉 이경우에는 두번째 문자열이 더 큰 경우이다.
} // for (i)

  for (int j = curr->fill_cnt; j > i; j--) { //우측으로 한칸씩 shift하여 빈공간을 만드는 반복문.
  curr->ptr[j + 1] = curr->ptr[j];
  strcpy(curr->rec[j].name, curr->rec[j-1].name);
  curr->rec[j].leng = curr->rec[j-1].leng;
} // for (j)

  strcpy(curr->rec[i].name, CompName); //빈 공간에 key값 넣기
  curr->rec[i].leng = strlen(CompName);
  curr->ptr[i + 1] = temp_ptr;
  curr->fill_cnt++;
  return split_count;
} // if ()

else {
// curr node is full. thus it must be split into two nodes.
  if (from == 'u') { split_count++; }

  for (i = 0; i < REC_NUM; i++) { //REC_NUM=4, 삽입 공간 탐색
  if (strcmp(CompName, curr->rec[i].name) < 0) { break; }
} // for (i)

  bnode.ptr[0] = curr->ptr[0];
  for (k = 0; k < i; k++) { //삽입 이전
  strcpy(bnode.rec[k].name, curr->rec[k].name);
  bnode.rec[k].leng = curr->rec[k].leng;
  bnode.ptr[k + 1] = curr->ptr[k+1];
} // for (k)

  strcpy(bnode.rec[k].name, CompName);
  bnode.rec[k].leng = strlen(CompName);
  bnode.ptr[k + 1] = temp_ptr; // or curr->ptr[k+1]
  k++;

  while (i < REC_NUM) { //삽입 이후
  strcpy(bnode.rec[k].name, curr->rec[i].name);
  bnode.rec[k].leng = curr->rec[i].leng;
  bnode.ptr[k + 1] = curr->ptr[i+1];
  k++;
i++;
} // while (i)



// move first half of bnode to curr and second half to newly allocated node
for (i = 0; i < CAPACITY_ORDER; i++) {
curr->ptr[i] = bnode.ptr[i];
strcpy(curr->rec[i].name, bnode.rec[i].name);
curr->rec[i].leng = bnode.rec[i].leng;
} // for (i)
curr->ptr[i] = bnode.ptr[i];
// [CAPACITY_ORDER]번째 이상 정리
for (int l = CAPACITY_ORDER; l < REC_NUM; l++) { //curr의 빈공간을 전부 NULL로 초기화
strcpy(curr->rec[l].name, "");
curr->rec[l].leng = 0;
curr->ptr[l + 1] = NULL;
} // for (l)

curr->fill_cnt = CAPACITY_ORDER;

temp_ptr = (nodeptr)malloc(sizeof(node));
for (i = 0; i < CAPACITY_ORDER; i++) {
temp_ptr->ptr[i] = bnode.ptr[CAPACITY_ORDER + i + 1];
strcpy(temp_ptr->rec[i].name, bnode.rec[CAPACITY_ORDER + i + 1].name);
temp_ptr->rec[i].leng = bnode.rec[CAPACITY_ORDER + i + 1].leng;
} // for (i)
temp_ptr->ptr[i] = bnode.ptr[CAPACITY_ORDER + i + 1];

for (int m = CAPACITY_ORDER + 1; m < PTR_NUM; m++) {
temp_ptr->ptr[m] = NULL; //Split한 뒤를 NULL 초기화
} // for (m)

temp_ptr->fill_cnt = CAPACITY_ORDER; //SPlit한 뒤 fill_cnt = 2

strcpy(CompName, bnode.rec[CAPACITY_ORDER].name); //가운데 값을 CompName에 넣고 변경함.

if (stk) { stk_pop(&stk, &curr); }
else {
// curr은 root와 같다.
// 새로운 root node를 만든다.
new_Root = (nodeptr)malloc(sizeof(node));
new_Root->ptr[0] = curr;
new_Root->ptr[1] = temp_ptr;

for (int j = 2; j < PTR_NUM; j++) {
new_Root->ptr[j] = NULL;
} // for (j)

strcpy(new_Root->rec[0].name, CompName);
new_Root->rec[0].leng = strlen(CompName);
new_Root->fill_cnt = 1;
*Root = (new_Root);

return split_count;
} // else

} // else
} // while (1)
}
